Полностью готовый для установки комплект надежного бесперебойного питания для системы отопления. ИБП выполняет одновременно и роль стабилизатора.

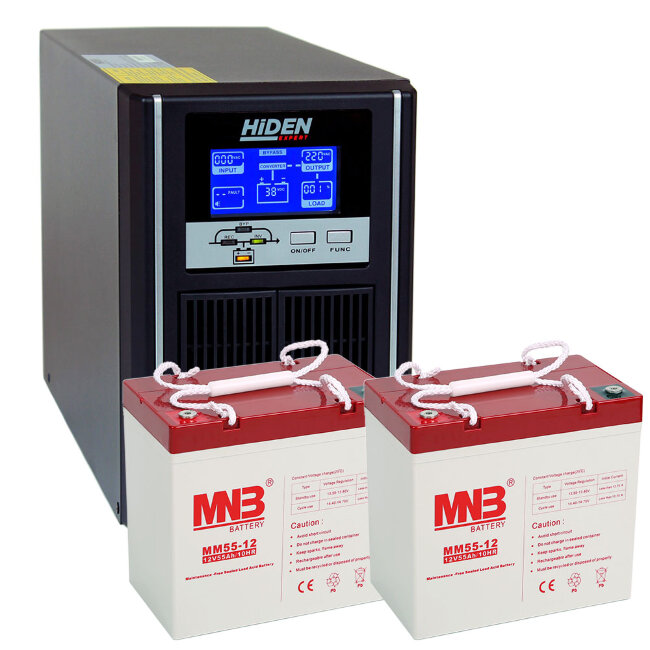

Cостав комплекта:
1. ИБП
Гарантия 3 года на устройство.
2. Два аккумулятора емкостью 55 Ач - АКБ
3. Соединительная перемычка – для последовательного подключения аккумуляторов
Комплект не требует для подключения специального оборудования. Однофазное оборудование подключается обычной евро-вилкой с заземлением.
В комплекте могут быть аккумуляторы другого бренда, в зависимости от наличия на складе, характеристики которых не уступают по качеству АКБ в описании.
Время автономии
Зависимость времени автономии* от мощности:
| Название комплекта | Батарейный блок (к 12В) |
Время работы от батарей при разной максимальной нагрузке в ваттах* | ||||||
|---|---|---|---|---|---|---|---|---|
| 150 | 200 | 300 | 400 | 500 | 700 | 800 | ||
| ИБП HiDEN UDC9201H-33 | 66 Ач | 4 ч | 3 ч | 1.8 ч | 1.3 ч | 1 ч | 40 мин | 29 мин |
| ИБП HiDEN UDC9201H-40 | 80 Ач | 5.4 ч | 3.6 ч | 2.2 ч | 1.6 ч | 1.2 ч | 50 мин | 38 мин |
| ИБП HiDEN UDC9201H-55 | 110 Ач | 8.4 ч | 5.6 ч | 3.3 ч | 2.3 ч | 1.8 ч | 1.2 ч | 1 ч |
| ИБП HiDEN UDC9201H-65 | 130 Ач | 10.4 ч | 6.6 ч | 3.9 ч | 2.7 ч | 2.2 ч | 1.4 ч | 1.1 ч |
| ИБП HiDEN UDC9201H-75 | 150 Ач | 12 ч | 8.6 ч | 5.1 ч | 3.4 ч | 2.5 ч | 1.8 ч | 1.3 ч |
* – Заявленное время автономии рассчитывается из предположения работы при полной постоянной нагрузке, температуре 25 градусов, новых АКБ и с учетом их разрядных характеристик
Плюсы On-Line ИБП
ИБП двойного преобразования гарантирует постоянное чистое напряжение на выходе, абсолютно независящее от входа, а также нулевое время перехода на батареи.
Подходит для использования со всеми видами котлов, в том числе с фазозависимыми.
Простая аудио-визуальная индикация режимов работы.
Идеальная стабилизация за счет полной гальванической развязки входа и выхода.
ВАЖНО!
Оборудование прекрасно настроено "из коробки". Не включайте дополнительные функции (байпас, эко-режим ит.д.) предварительно не ознакомившись в прилагаемой инструкции с особенностями их работы.
При подключении фазозависимого оборудования (например газовых котлов) необходимо обеспечить сквозное заземление всего оборудования на внешний контур!
Нежелательно эксплуатировать батареи при температуре выше 20 градусов цельсия, это может сократить срок эксплуатации батарей (~ в 2 раза на каждые следующие 5 градусов).
В комплекте могут быть аккумуляторы другого бренда, в зависимости от наличия на складе, характеристики которых не уступают по качеству АКБ в описании.
| UDC9201H-24 | |
| Вход | |
| Холодный старт | Наличие, по умолчанию частота настроена на 50Hz |
| Диапазон входного напряжения | 110VAC~288VAC |
| Зависимость нижнего порога входного напряжения от нагрузки | 100% нагрузка@>176VAC |
| 80% нагрузка@>154VAC | |
| 70% нагрузка@>132VAC | |
| 50% нагрузка@>110VAC | |
| Фазность | одна фаза вход/одна фаза выход |
| Напряжения перехода в батарейный режим | (200VAC/208VAC/220VAC/230VAC/240VAC) |
| нижний порог перехода | 110VAC |
| нижний порог восстановления | 121VAC |
| верхний порог перехода | 288VAC |
| верхний порог восстановления | 281VAC |
| Ток | 4.8A |
| Входной коэффициент мощности | ≥0.97 |
| Диапазон входной частоты | 40~70Hz |
| Выход | |
| Мощность (KVA) | 1 |
| Мощность (kW) | 0.8 (0.7 для 200VAC/208VAC) |
| Выходное напряжение | Синусоидальный выходной сигнал |
| Номинальное напряжение | 200/208/220/230/240VAC |
| Отклонение напряжения | ± 1 % |
| Искажение напряжения | ≤2% THD, линейная нагрузка |
| ≤ 5.5% THD, не линейная нагрузка | |
| Выходная частота | |
| Диапазон синхронизации | ±5Hz по умолчанию |
| батарейный режим | (50±0.1) Hz по умолчанию |
| Время переключения | |
| On-line - АКБ | 0 |
| Инвертер - Байпас | 2ms |
| Эффективность | |
| On-line режим (АКБ полностью заряжены) | 89% при 100% нагрузке, 87% при 50% нагрузке |
| ECO режим | 94,00% |
| Батарейный режим | 83% при 100% нагрузке, 84% при 50% нагрузке |
| Перегрузочная способность (инвертер) | 105%~130%: переключение на байпас через 1 мин. |
| 150%: переключение на байпас через 30 сек. | |
| Перегрузочная способность (режим АКБ) | 105%~130%:отключение через 10 сек. |
| 150%:отключение через 5 сек. | |
| Перегрузочная способность (байпас) | <130%: длительная работа |
| >130%~<150%:отключение через 10 мин. | |
| >150%~<180%:отключение через 5 сек. | |
| Крест-фактор | 3:01 |
| АКБ | |
| Тип | внешние |
| Количество | 2 |
| Напряжение на DC шине | 24VDC |
| Время работы от АКБ | Зависит от емкости внешних АКБ |
| Зарядное устройство | |
| Зарядный ток (max) | 10:00 AM |
| Время заряда | 8 часов до 90% |
| Ток утечки | <1mA |
| Органы управления и коммуникации | |
| Дисплей | LED+LCD |
| Предупреждение | Два коротких, затем один длинный звуковой сигнал |
| Ошибка | Продолжительный звуковой сигнал |
| Интерфейсы | Smart RS232, B-type USB port |
| Опции | DB9, сухие контакты, SNMP |
| Уровень шума (1 метр) | <43dB@<60%нагрузка,<47dB@>60%нагрузка |
| Габариты | |
| Ш╳Г╳В (mm) | 144*353*228/144*364*228（max） |
| Ш╳Г╳В (mm) Упаковка | 240*448*320 |
| Вес (Кг.) | 6 |
| Вес с упаковкой (Кг.) | 7 |
| Цвет | черный |
